IC для Microchip TRANS NPN

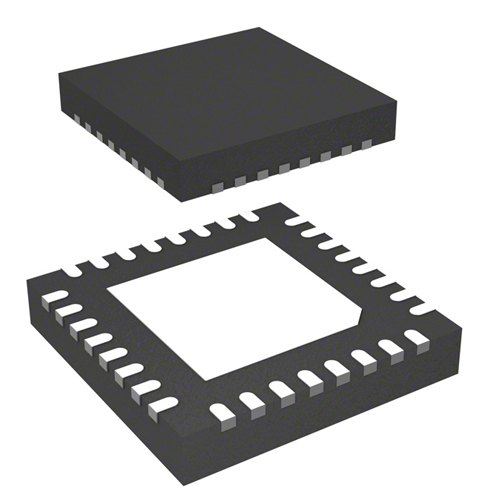

IC для мікрачыпа TRANS NPN, ATA5830 - гэта высокаінтэграваны, маламагутны радыёперадатчык UHF ASK/FSK. Atmel ATA5830 падзелены на некалькі секцый; радыёчастотны інтэрфейс, лічбавая базавая паласа і маламагутны 8-разрадны мікракантролер AVR. Прадукт прызначаны для дыяпазонаў частот ISM у дыяпазонах ад 310 да 318 МГц, ад 418 да 477 МГц і ад 836 да 928 МГц. Колькасць знешніх дэталяў зведзена да мінімуму з-за вельмі высокага ўзроўню інтэграцыі ў гэтай прыладзе.

1). Падтрымліваюцца частотныя дыяпазоны - нізкапалосныя ад 310 МГц да 318 МГц, ад 418 МГц да 477 МГц - Шырокія дыяпазоны ад 836 МГц да 928 МГц - 315,00 МГц / 433,92 МГц / 868,30 МГц і 915,00 МГц з адным Cstalry 052 МГц

2). Нізкае спажыванне току – 9,3 мА для рэжыму прыёму (нізкая паласа) 480 мкА для цыкла 50 мс 3-канальны апытанне – 9,1 мА/13,8 мА для рэжыму TX (нізкая паласа, напружанасць = 6 дБм/10 дБм).

3). Тыповы ток рэжыму OFF 5nA (макс. 600nA пры Vs = 3,6V і T = 85°C).

4). Праграмуемая выхадная магутнасць - ад 12 дБм да +14,5 дБм (крок 0,4 дБ)

5). Уваходная кропка сціску - 35 дБм (поўны ўзровень адчувальнасці) - 20 дБ (зніжаная адчувальнасць на 15 дБ)

6). Праграмуемая частата канала з фракцыйным-N PLL - раздзяленне 93 Гц для нізкага дыяпазону - 185 Гц для высокадыяпазону

7). Адхіленне FSK ± 0,375 кГц да ± 93 кГц

8). Адчувальнасць FSK (кадаваны Манчэстэрам) на частаце 433,92 МГц – 106 дБм пры 20 Кбіт/с, Δf =±20 кГц, BWIF = 165 кГц– – 109 дБм пры 10 Кбіт/с, Δf =±10 кГц 165 кГц – 112 дБм пры 5 Кбіт/с, Î f =±5 кГц, BWIF = 165 кГц – 121 дБм пры 0,75 Кбіт/с, Δf = ± 0,75 кГц, BWIF = 25 кГц

1). Адчувальнасць да ASK (кадаваны Манчэстэрам) на 433,92 МГц – 107 дБм пры 20 Кбіт/с, BWIF = 366 кГц – 117 дБм пры 1 Кбіт/с, BWIF = 366 кГц

2). Праграмуемая прапускная здольнасць RX-IF ад 25 кГц да 366 кГц (прыкладна 10% крокаў)

3). Блакаванне (BWIF = 165 кГц): 64 дБ на частаце. Зрушэнне = 1 МГц і 48 дБК пры 225 кГц

4). Высокае адхіленне выявы 55 дБ (315 МГц/433,92 МГц) 47 дБ (868,3 МГц/915 МГц) без каліброўкі

FPCB мае мноства пераваг, такіх як эканомія прасторы, зніжэнне вагі і высокая гнуткасць. FPC ў асноўным выкарыстоўваецца ў мабільных тэлефонах, лічбавых камерах, планшэтах, ноўтбуках, носных прыладах і іншых прадуктах. FPCB складае вялікую долю прыкладанняў у смартфонах, якія могуць задаволіць патрэбы экранаў мабільных тэлефонаў, акумулятараў і модуляў камеры. У эпоху 5G з'яўленне шматфункцыянальных модуляў смартфонаў, радыёчастотных модуляў, адкідных экранаў і мініяцюрных мадэляў — усё гэта неаддзельна ад падлучэння гнуткіх плат FPC.

Для мікрасхемы для мікрачыпа TRANS NPN яна сумяшчальная з RoHs3, і мы гарантуем, што ўсе дэталі, якія мы прапануем, новыя і арыгінальныя, любыя праблемы з якасцю, фальшывыя кампенсацыі.
